Reguladores de carga para instalaciones solares fotovoltaicas tipos y características
Existen dos tipos de reguladores
de carga solar:
El regulador de carga PWM, es aquel que tan sólo actúa de corte de paso de energía entre los paneles solares y la batería cuando ésta tiene una carga completa. Para que este regulador de carga funcione correctamente, deberá encontrarse el mismo voltaje en los paneles solares y en las baterías.
Estos reguladores de carga solar o reguladores placas solares se diferencian en la tensión a la que hacen trabajar a los módulos fotovoltaicos. Los reguladores de carga solar PWM son los más sencillos y hacen trabajar a los módulos a la tensión se la batería. Se dice que actúan como “interruptores” entre las placas solares y las baterías.
Panel 12V + Batería de 12V = Regulador de carga PWM
Panel 24V + Batería a 24V = Regulador de carga PWM
Panel 48V + Batería a 48V = Regulador de carga PWM (En este caso deberemos comprobar que el regulador de carga funciona a 48V ya que no todos los reguladores de carga son capaces de hacerlo)

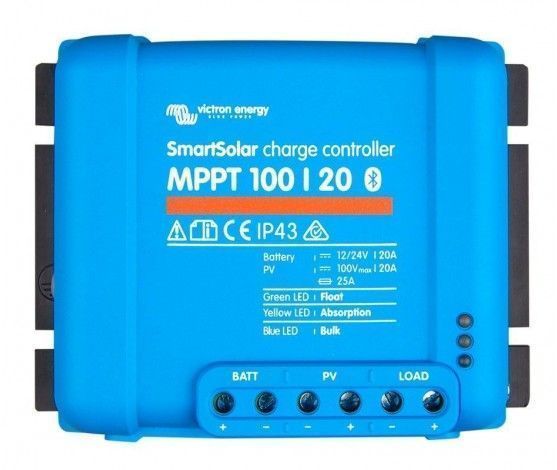

El reguladores de carga MPPT, este tipo de regulador de carga o regulador de batería que además de cortar el paso de corriente de los paneles solares cuando la batería se encuentra a plena carga, estos tipos de reguladores de carga o regulador solar son capaces de adaptar el voltaje de salida del panel solar al voltaje de la batería. Utilizar este tipo de reguladores de carga solar resulta muy útil cuando disponemos de un panel solar que no es del voltaje de la batería.
El regulador de carga MPPT o regulador placa solar MPPT tienen un seguidor de máxima potencia y hacen trabajar a los módulos a la tensión que más le conviene a la batería, según la etapa de carga en la que se encuentre. El regulador de carga MPPT es el que consigue sacar el máximo rendimiento a los módulos fotovoltaicos.
Aquí presentamos algunos ejemplos del funcionamiento de un regulador de carga:
Panel de Conexión a Red + Batería de 12V = Regulador de carga MPPT
Panel de 24V + Batería de 12V = Regulador MPPT
Para elegir el regulador de carga MPPT para nuestra instalacion solar fotovoltaica tenemos que tener en cuenta lo siguiente:
1.- Saber la potencia total (W) que suman los paneles solares dado que esta potencia está limitada por el regulador, siendo la suma total la potencia maxima del regulador de carga.
2.- Los amperios de entrada al regulador de carga o regulador de placas solares procedentes de los paneles solares nunca pueden superar los amperios maximos de entrada al regulador.
3.- A pesar de que estos reguladores de carga MPPT admiten un voltaje de entrada mas grande que los reguladores de carga PWM, nunca deberemos de superar el límite de voltaje de los reguladores de carga si no queremos tener problemas con el funcionamiento del mismo.
Los reguladores de carga o regulador de carga solar son una de las piezas más importantes de nuestra instalación solar fotovoltaica. El regulador de carga o Regulador carga solar, se sitúa entre los paneles y la batería y es el encargado de controlar la tensión e intensidad con la que se cargan las baterías. El regulador de carga o regulador panel solar se convierte así en una pieza clave, ya que es el que va a cuidar de la batería y, de este modo, alargar su vida útil.
El componente regulador de carga o reguladores placas solares también protege las baterías frente a sobrecargas o frente a descargas muy profundas. Gracias al regulador de carga o regulador solar, el estado de carga de la batería está controlado en todo momento y pueden generar alarmas según la carga de la batería
.La avanzada tecnología de estos reguladores de carga o regulador de baterías permiten adaptarse de forma automática a las distintas condiciones que marca la batería, también permite regular de manera manual distintos parámetros.
Por lo general encontramos dos tipos de reguladores de carga solar o regulador solar: los reguladores de carga PWM y regulador de carga MPPT.
