Estructura de placas y paneles solares
Tipos de estructuras para placas y paneles solares fotovoltaicos.
Las estructuras para paneles fotovoltaico y soportes para paneles solares
están fabricadas con acero galvanizado en caliente, y los tornillos y demás piezas están fabricados de acero inoxidable y galvanizado, de manera que todas las estructuras y soportes solares soportan condiciones climatologías extremas.
Existen distintas denominaciones para las estructuras de paneles solares según el lugar donde vayan a situarse:
- Estructuras tipo “B” y tipo “H”: son aquellas que se sitúan en una columna, de manera que el panel queda suspendido en el aire.
- Estructuras solares de tipo “V”, que se sitúan sobre el suelo o bien en terraza plana.
- Estructuras tipo “A”, para paneles de potencias entre 280 y 330W sobre suelo.
- Estructuras tipo “S” donde el panel se apoya sobre la estructura, y ésta con una determinada orientación con el suelo, tambien llamada estructura coplanaria, dado que se instala en el mismo plano de la cubierta.
Existen diferentes tipos de estructuras para módulos fotovoltaicos según sea la superficie donde queramos instalarlos:
- Estructura coplanaria para cubierta metálica : diseñadas para poder instalar las placas solares sobre una cubierta metálica con cierta inclinación. La inclinación de la estructura fotovoltaica y la cubierta es la misma.
- Estructura coplanaria para cubierta de teja: Están diseñadas para poder anclar los paneles solares a cualquier tejado de teja. Este tipo de estructuras para paneles solares sobre tejas, permiten no tener que perforarlas en el caso de que estén sueltas, ya que incluyen un salvateja que permite anclar la estructura fotovoltaica y poner encima los perfiles sobre los que se sujetan los paneles solares.
- Estructura elevada: Este tipo de soporte, permite instalar las placas solares a cierta altura (unos 3 metros) con orientación sur. En este tipo de soporte se podrán instalar de 1 a 12 paneles solares.

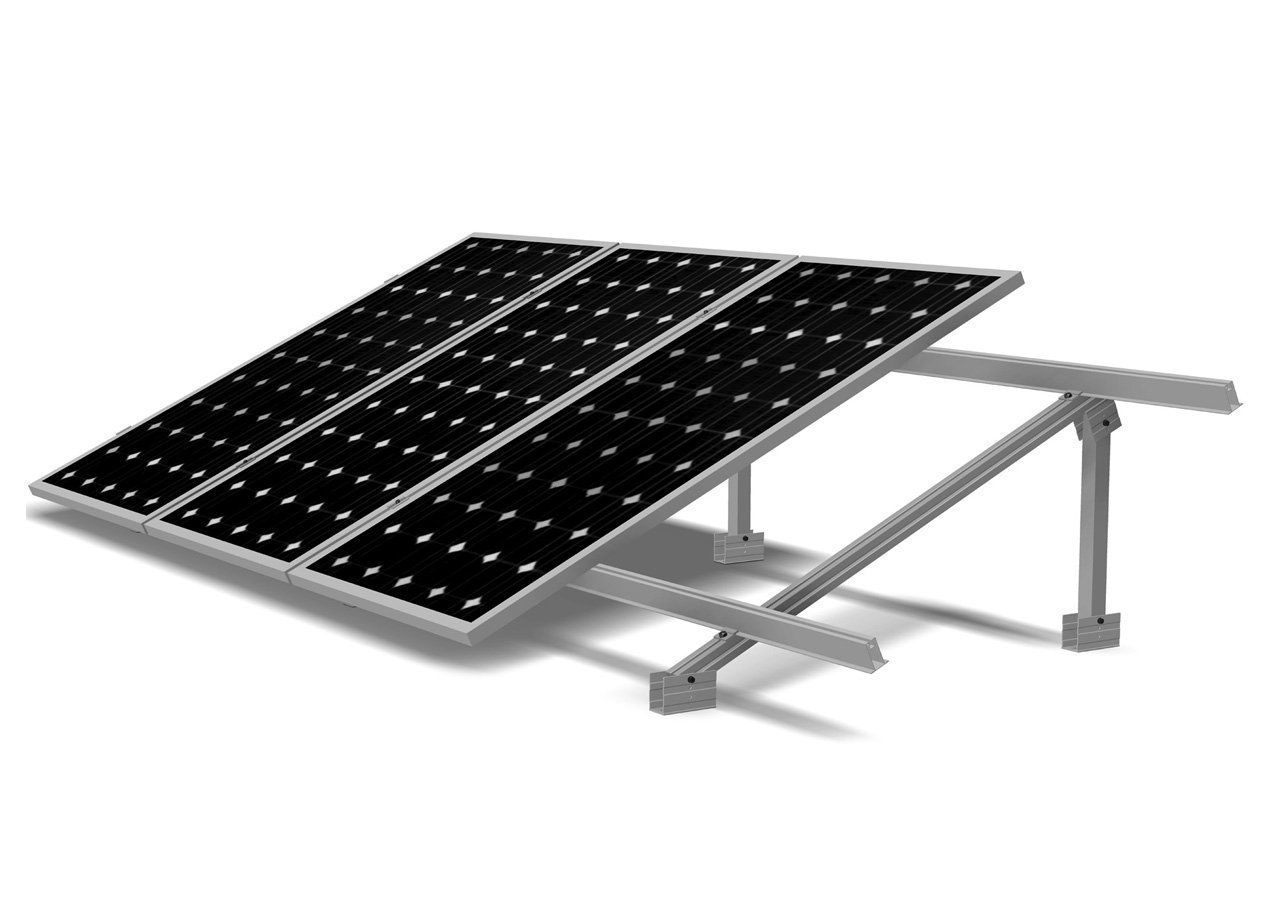

- Estructura para suelo: Como bien indica su nombre, es una estructura fotovoltaica adaptada para poder instalar las placas solares sobre suelo o sobre una cubierta plana con diferentes ángulos de inclinación 20º-25º-30º.
- Estructura para pared: Esta estructura es la solución definitiva para poder instalar los paneles solares sobre una superficie que es plana vertical y así poder darles la inclinación adecuada para optimizar el rendimiento de la misma.
